QX9924是一款高效率，稳定可靠的高亮度LED灯恒流驱动控制芯片，内置高精度比较器，固定关断时间控制电路，恒流驱动电路等，特别适合大功率、多个高亮度LED灯串的恒流驱动。
QX9921/24采用固定关断时间的峰值电流控制方式，其工作频率最高可达1MHz，可使外部电感和滤波电容体积减小，效率提高，节省PCB面积。关断时间可通过外部电容进行调节，工作频率也可根据用户要求进行调节。在EN端加PWM信号，可调节LED灯的亮度。
QX9924通过调节外置电流检测电阻的阻值来设置流过LED灯的电流，支持外加电压线性调光，流过LED灯的电流可从几十毫安到2.5安培变化。

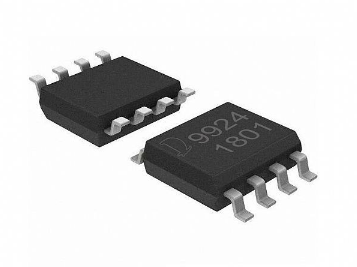

QX9924采用ESOP8封装，散热片内置接SW脚.
输入电压：最大值80V
输出电压：/
输出电流：/
工作效率：92%
产品封装：ESOP-8
备注：内置mos
Ø 内置100V功率管
Ø 宽输入电压范围：5V~100V
Ø 高效率：可高达92%
Ø 最大工作频率：1MHz
Ø 峰值电流采样电压：250mV
Ø 亮度可调：EN端的PWM调光和DIM端的线性调光
Ø 关断时间可调
Ø 内置电流采样前沿消隐电路
Ø 平板显示器LED背光灯
Ø 自行车灯
Ø LED射灯
Ø 强光手电筒
